Blachy gilotyny

Maszyna do ścinania gilotyny z blachy jest również podzielona na maszynę do ścinania wiązki hydraulicznej i maszynę do ścinania gilotyny hydraulicznej.

Wyślij zapytanie

Opis

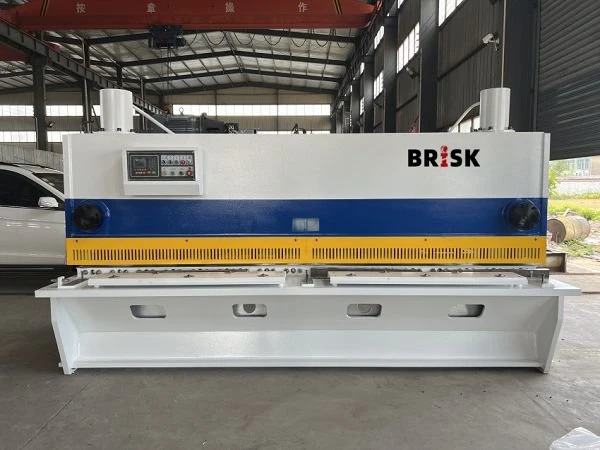

Guilotyna maszyna do ścinania to profesjonalny sprzęt przeznaczony do ścinania arkuszy metali. Jest on głównie podzielony na dwie kategorie: hydrauliczna maszyna do ścinania huśtawki i maszyna do ścinania bramy hydraulicznej. Wśród nich seria QC11K jest jej reprezentatywnym, składającym się głównie z elementów rdzenia, takich jak cylinder główny, cylinder hydrauliczny, urządzenie do napełniania płynu, dział zasilania zbiornika, pompę wysokociśnieniową, system sterowania niskim ciśnieniem, silnik, różne ciśnienie i kierunkowe zawory sterowania. Te precyzyjne elementy współpracują, aby zapewnić wydajne i stabilne działanie sprzętu. Jest szeroko stosowany w wielu dziedzinach, takich jak przetwarzanie metali, produkcja i budowa.

Główne funkcje

-Maszyna ścinająca przyjmuje spawaną strukturę ze stali, która została kompleksowo obróbana przez starzenie wibracji, obróbkę cieplną itp. W celu wyeliminowania stresu i zapewnienia dobrej sztywności i stabilności.

-Maszyna jest wyposażona w zaawansowany zintegrowany układ hydrauliczny, który jest wysokiej jakości i niezawodny.

-W przypadku precyzyjnego cięcia przyjmuje trzypunktową szynę przewozową, aby skutecznie wyeliminować szczelinę kolei prowadzącej i poprawić dokładność ścinania metalowej maszyny do ścinania płyty.

-Maszyna ścinająca ma zatrzymania elektryczne, ręczne dostrajanie i cyfrowy wyświetlacz, umożliwiając użytkownikom osiągnięcie precyzyjnej kontroli.

-Różnica w ostrze można szybko, dokładnie i wygodnie regulować za pomocą środków ręcznych lub elektrycznych, aby zaspokoić różne potrzeby cięcia.

-Z prostokątnym konstrukcją ostrza można użyć czterech ostrzy do przedłużenia żywotności serwisowej metalowej maszyny do ścinania płyty.

-Kąt ścinania można regulować, aby zminimalizować deformację płytki.

-Wewnętrzna konstrukcja przechylania wiązki tnącej pomaga metalowej płytce łatwo spaść, a operacja jest szybka

Specyfikacje techniczne

Model	Grubość cięcia (MM)	Długość cięcia (MM)	Kąt cięcia (º)	Zakres regulacji BackGauge (MM)	Czas udaru mózgu (min -1)	Silnik (KW)	Wymiar (MM)	Waga (t)
QC11Y -6 x2500	6	2500	0.5~1.5	500	20	7.5	2850X1800X1950	4
QC11Y -6 x3200	6	3200	0.5~1.5	500	16	7.5	3450X1850X2000	5.2
QC11Y -6 x4000	6	4000	0.5~1.5	500	12	7.5	4450X1850X2000	7
QC11Y -6 x6000	6	6000	0.5~1.5	500	10	15	6940X2200X2450	11.5
QC11Y -8 x2500	8	2500	0.5~1.5	500	18	11	2860X1850X2150	5
QC11Y -8 x3200	8	3200	0.5~1.5	500	14	11	3460X1850X2150	6.2
QC11Y -8 x4000	8	4000	0.5~2	500	12	11	4550X1750X1950	8
QC11Y -8 x6000	8	6000	0.5~2	500	10	15	6940X2250X2550	14
QC11Y -10 x2500	10	2500	0.5~2	500	15	15	2950X1850X2050	7
QC11Y -10 x3200	10	3200	0.5~2	500	13	15	3650X1850X2050	8.3
QC11Y -10 x4000	10	4000	0.5~2	500	12	18.5	4550X2050X2150	9
QC11Y -10 x6000	10	6000	0.5~2	600	10	18.5	6850X2550X2650	17
QC11Y -13 x2500	13	2500	0.5~2	600	14	15	3050X2050X2150	8
QC11Y -13 x3200	13	3200	0.5~2	600	13	15	3650X2050X2150	9
QC11Y -13 x4000	13	4000	0.5~2	600	10	18.5	4550X2050X2150	10
QC11Y -13 x6000	13	6000	0.5~2	600	8	22	6850X2550X2650	16
QC11Y -16 x2500	16	2500	0.5~2	600	12	18.5	2850X2150X2350	9
QC11Y -16 x3200	16	3200	0.5~2	600	10	18.5	3650X2150X2350	10.6
QC11Y -16 x4000	16	4000	0.5~2	600	9	18.5	4350X2250X2450	14
QC11Y -16 x6000	16	6000	0.5~2	600	8	30	6850X2550X2750	25
QC11Y -20 x3200	20	3200	0.5~3	600	10	30	3550X2350X2550	18
QC11Y -20 x4000	20	4000	0.5~3	600	8	30	4540X2500X2950	22
QC11Y -20 x6000	20	6000	0.5~3	600	8	30	6850X2650X2950	28

Szczegółowe obrazy

Ogrodzenie bezpieczeństwa

Elektryczne i mechaniczne ruchome ogrodzenie bezpieczeństwa z przełącznikiem chroni operatora i zapewnia wyraźny widok sytuacji ścinania maszyny do ścinania dla bezpieczeństwa i wygody.

Schneider Electrics

Dobrej jakości części elektryczne z Francji, które mogą działać dobrze.

Klienci mogą łatwo uzyskać zamienniki elementów elektrycznych maszyny do ścinania gilotyny z dowolnego miejsca na świecie.

Poradnik liniowy śrubowy

Poprawa dokładności pozycjonowania

Motorowe regulacja prześwitu

Zwiększ kąt ścinania, siła wymagana do przecięcia przedmiotu jest niewielka, a przedmiot obrabia jest łatwo zdeformowany.

Zmniejsz kąt ścinania, siła wymagana do przecięcia przedmiotu jest większa, przedmiot obrabia jest prostszy, a przekrój jest gładszy.

System sterowania Estun E21S

● Monochromatyczne panel pola LCD.

● Współczynnik integralny programowalny

● Automatyczna kontrola pozycjonowania

● Zwiększenie wrzeciona

● Przekaźnik czasowy wewnętrzny

● Lad giełdowy

● Wyświetlacz pozycji BackGauge, rozdzielczość w 0. 05mm

Bosch-Rexroth Hydrauliczne

Zawory Rexroth z Niemiec zapewniają najlepszą jakość.

Silnik Siemens

Motor Siemens z Niemiec gwarantuje żywotność usług i niski hałas, gdy maszyna działa.

Pedał stopy

Pedal stopy z przyciskiem awaryjnym dla bezpieczeństwa.

Usługi

- Usługa instalacji

Zapewniamy usługi instalacyjne, w których możemy wysłać naszych techników do fabryki klienta w celu instalacji i konfiguracji przedoperacyjnej maszyny do ścinania gilotyny. (Klienci są odpowiedzialni tylko za pokrycie kosztów przelotu i zakwaterowania.)

- Usługa szkoleniowa

Nasz technik może odwiedzić Twoją fabrykę, aby zapewnić szkolenie w zakresie obsługi maszyn. Alternatywnie klienci mogą wysłać swoich techników do naszej fabryki, aby nauczyć się procedur operacyjnych.

- Gwarancja wysokiej jakości

Gwarantujemy jakość naszych produktów. Okres gwarancji wynosi 18 miesięcy.
